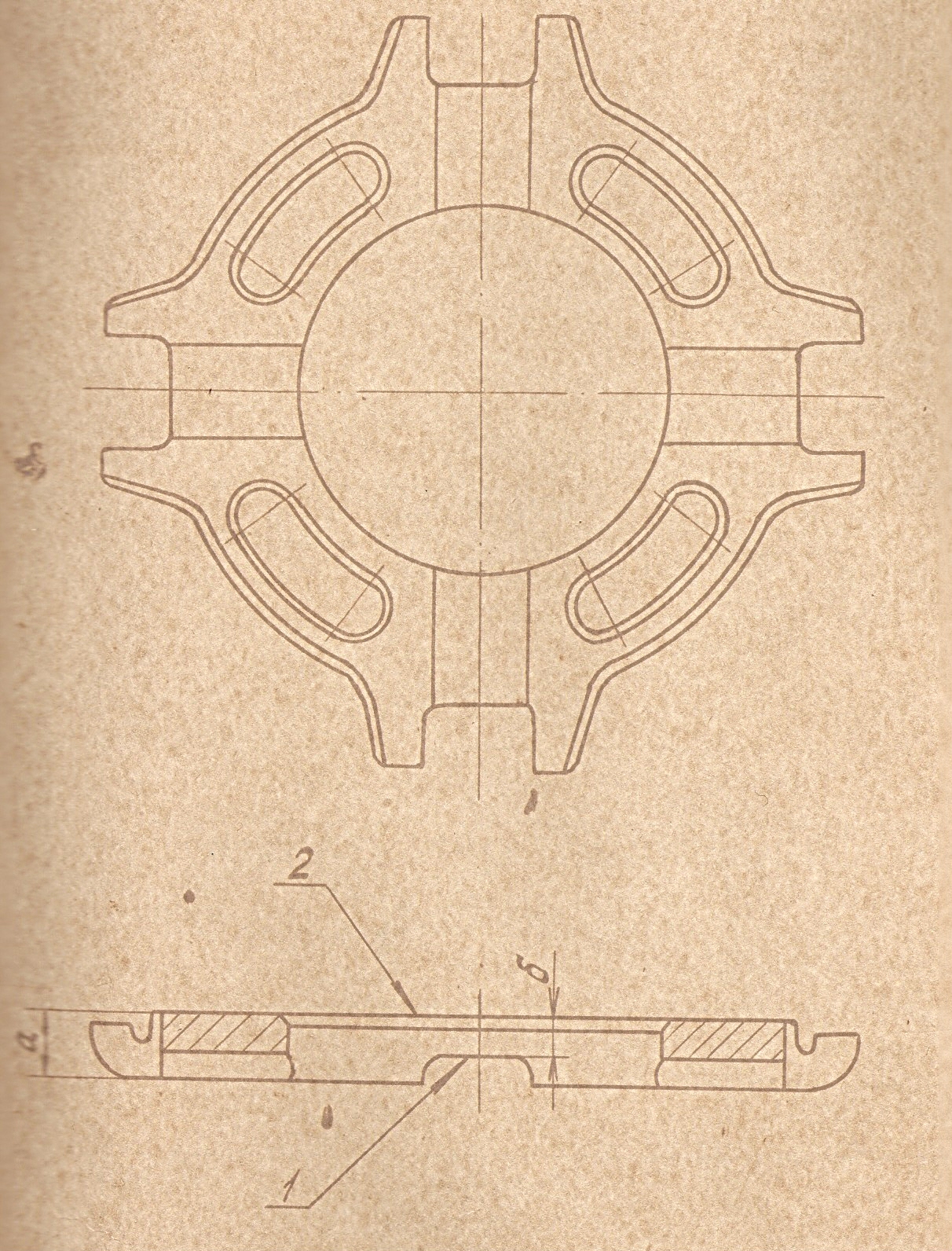

 Кольцо упорное оттяжных рычагов
Кольцо упорное оттяжных рычагов
Материал картера -Сталь 35 ГОСТ 971-78
Каталожный номер: 236- 1601120
    Твердость: НRC 35

 Дефектная карта

п/п
Возможный дефект
Способ устранения дефекта
и средство контроля
Размер по чертежу
Размер допустимый
без ремонта
Заключение

Обломы или трещины
Осмотр
-
-
Браковать
1
Износ поверхности под
оттяжной рычаг сцепления
Осмотр
ð=6±0,1
ð=5,2Наплавить
Фрезеровать
2
Коробление
Осмотр, Плита 1*250*250 ГОСТ 10905-75
Щуп 0.06 ГОСТ 882-75
                 Не плоскость
                 не более 0,05

       Не плоскость
        не более 0,06
Шлифовать до устранения
дефекта браковать при размере
"а" менее 10.2мм

Дополнительный указания:


Рабочие поверхности всех дисков подлежат обязательной обработке. После обработки допускается наличие микротрещин теплового характера, не выходящие за пределы рабочей поверхности
