Материал:

• шатун -сталь 40ХФА (по ТУ завода изготовителя);
• крышки -сталь 40Х ГОСТ 4543-71;
• болтов -сталь 40ХН2Ь8 ГОСТ 4543-71;
• втулки - Бронза Бр ОСЦ 5-5-5 ГОСТ 613-79

Твердость:

• шатуна с крышкой НВ 229...269
•                   втулки НВ 70 не менее
•                   болтов НRC 34...38

Каталожный номер 236-1004045
                             240-1004045-Б

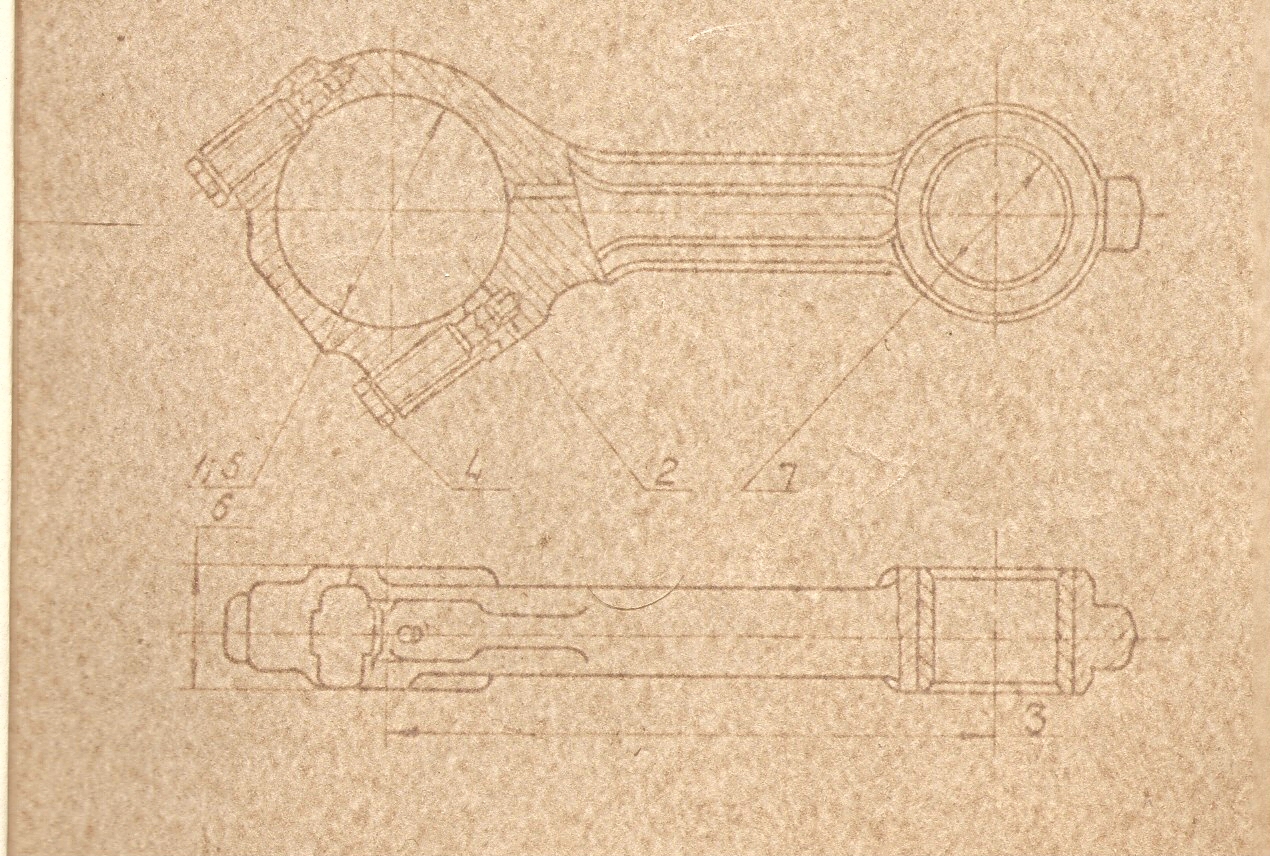

№ п/п	Возможный дефект	Способ устранения дефекта и средство контроля	Размер по чертежу	Размер допустимый без ремонта	Заключение
1	Обломы или трещины на шатуне или крышки	Осмотр	-	-	Браковать
2	Сдвиг металла на поверхности отверстия нижней головки, как следствие проворачивания вкладыша	Осмотр	-	-	Браковать
3	Повреждение резьбы в отверстиях шатуна под болты	Осмотр калибр-пробка резьбовая М16*1,5-6Н...7Н	М16х1.5-5Н...6Н	-	Браковать
4	Уменьшение расстояния между осями отверстий верхней и нижней головок шатуна	Шаблон 264,5	265±0,05	264,5	Заменить втулки и обработать со смещением оси
-	Изгиб или скручивание шатуна	Приспособление	Не параллельность  или перекос осей не более: 0,04 на длине 100	Не параллельность  или перекос осей не более: 0,08 на длине 100	Замена втулки верхней головки и обработка ее отверстия параллельно отверстию нижней головки
5	Задиры на поверхности отверстия нижней головки шатуна или износ отверстия по диаметру	Осмотр Нутромер 50-100 ГОСТ 9244-75 Пробка  93.03	+0,021 93	93,03	Железнить
6	Износ торцов нижней головки	Осмотр Шаблон 41.25	-0,076 41,4-0,115	41,25
7	Износ отверстия во втулке верхней головки	Пробка 50,06 ГОСТ 2015-69	+0,040 50+0,031	50,06	Заменить втулку
	Износ отверстий под втулку верхней головки номинальный размер:        1й ремонтный:       2й ремонтный:	Пробки ГОСТ 2015-69 56,05 56,25   56,45	+0,3 56              +0,3 56,2              +0,3 56,4	56,05 56,25 56,45	Обработать до ремонтного размера, Железнить

1. Шатун с крышкой в процессе ремонта не должны быть раскомплектованы.
2. При контроле по дефектам 3,5 и 6 шатунные болты должны быть затянуты моментом 20... 22 кгсм
3. Контроль отверстия под втулку производить после выпресовке втулки только при наличии деф.7 или ослаблении ее посадки
