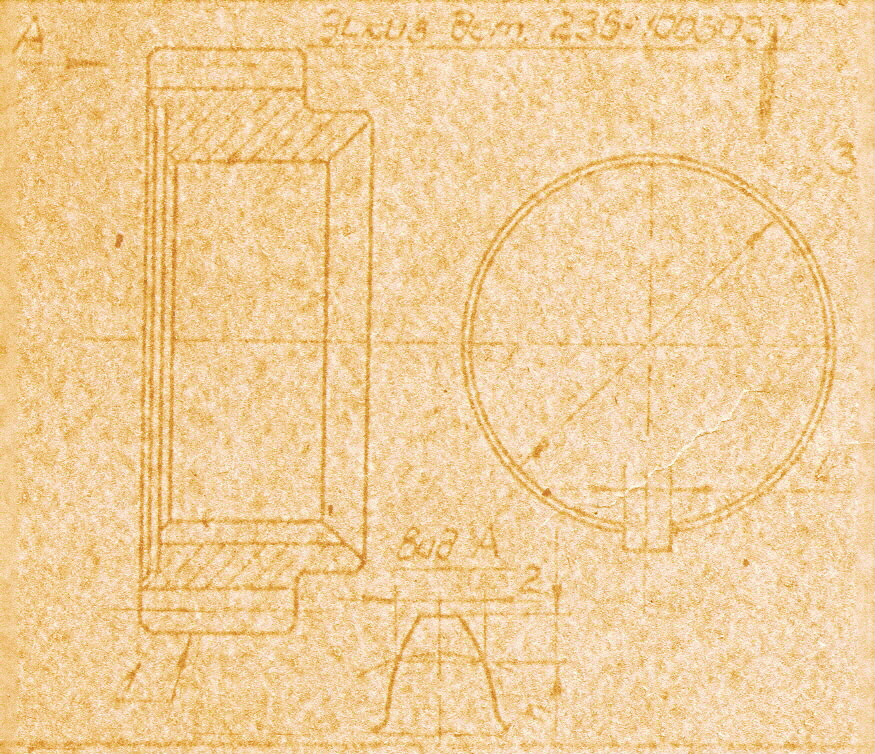

Шестерня коленчатого вала ЯМЗ
Материал : дет. 236-1005030 - Сталь 40ХР (по ТУ завода изготовителя);
дет. 240-1005030-62 - Сталь 40Х ГОСТ 4543-71
Твердость:дет. 236-1005030 - НВ 241...286
дет. 240-1005030-62 - HRC 46...53
дет. 240-1005030-62 - Сталь 40Х ГОСТ 4543-71
Твердость:дет. 236-1005030 - НВ 241...286
дет. 240-1005030-62 - HRC 46...53
Дефектная карта
| № п/п | Возможный дефект | Способ устранения дефекта и средство контроля | Размер по чертежу | Размер допустимый без ремонта | Заключение |
| - | Обломы зубьев | Осмотр | - | - | Браковать |
| 1 | Выкрашивание рабочих поверхностей зубьев | Осмотр | - | Не более 20% | Браковать |
| 2 | Износ зубьев по толщине: дет.326-1005030; дет. 240-1005030-62 | Шаблоны: 3,60 h=3.23 4.40 h-3.04 | -0.04 3.926-0.10 h=3.23 -0.11 4.711 -0.16 h=3.034 | 3.60 h=3.23 4.40 h=3.04 | |
| 3 | Износ отверстия дет.326-1005030; дет. 240-1005030-62 | Пробки ГОСТ 2015-69 72,05 101,96 | +0,03 72 -0,060 102-0,020 | 72,05 101,96 | |
| 4 | Износ шпоночного паза: - номинального размера ремонтного размера | Шаблон ГОСТ 7951-80 10,10 12,10 | +0,075 10+0,020 +0,075 12+0,020 | 10,10 12,10 | Обработать до ремонтного размера |
