Вилка рычага нажимного диска сцепления |
Вилка рычага нажимного диска сцепления
Материал картера -Сталь 40ХН ГОСТ 4543-71 Каталожный номер: 236- 1601108-А2

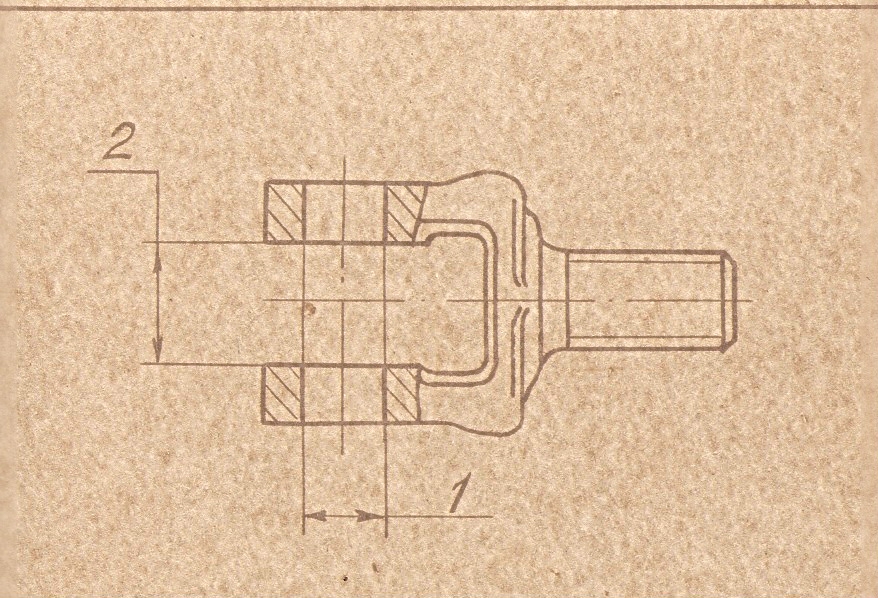

Дефектная карта
№ п/п
| Возможный дефект
| Способ устранения дефекта и средство контроля
| Размер по чертежу
| Размер допустимый без ремонта
| Заключение
|
| Обломы или трещины
| Осмотр
| -
| -
| Браковать
| 1
| Износ отверстий под ось рычага
| Осмотр Пробка 10,85 ГОСТ 2015-69
| +0,035 10,8
| 10,85
| Восстановить
| 2
| Погнутость
| Шаблон 16,4
| +0,18 16+0,06
| 16,4
| Править
|
| Резьбы: М12*1,25-6g
| Осмотр, контроль сопрягамой деталью
|
|
|
|
|
|
