Конструкция головки "пучкового" ТНВД

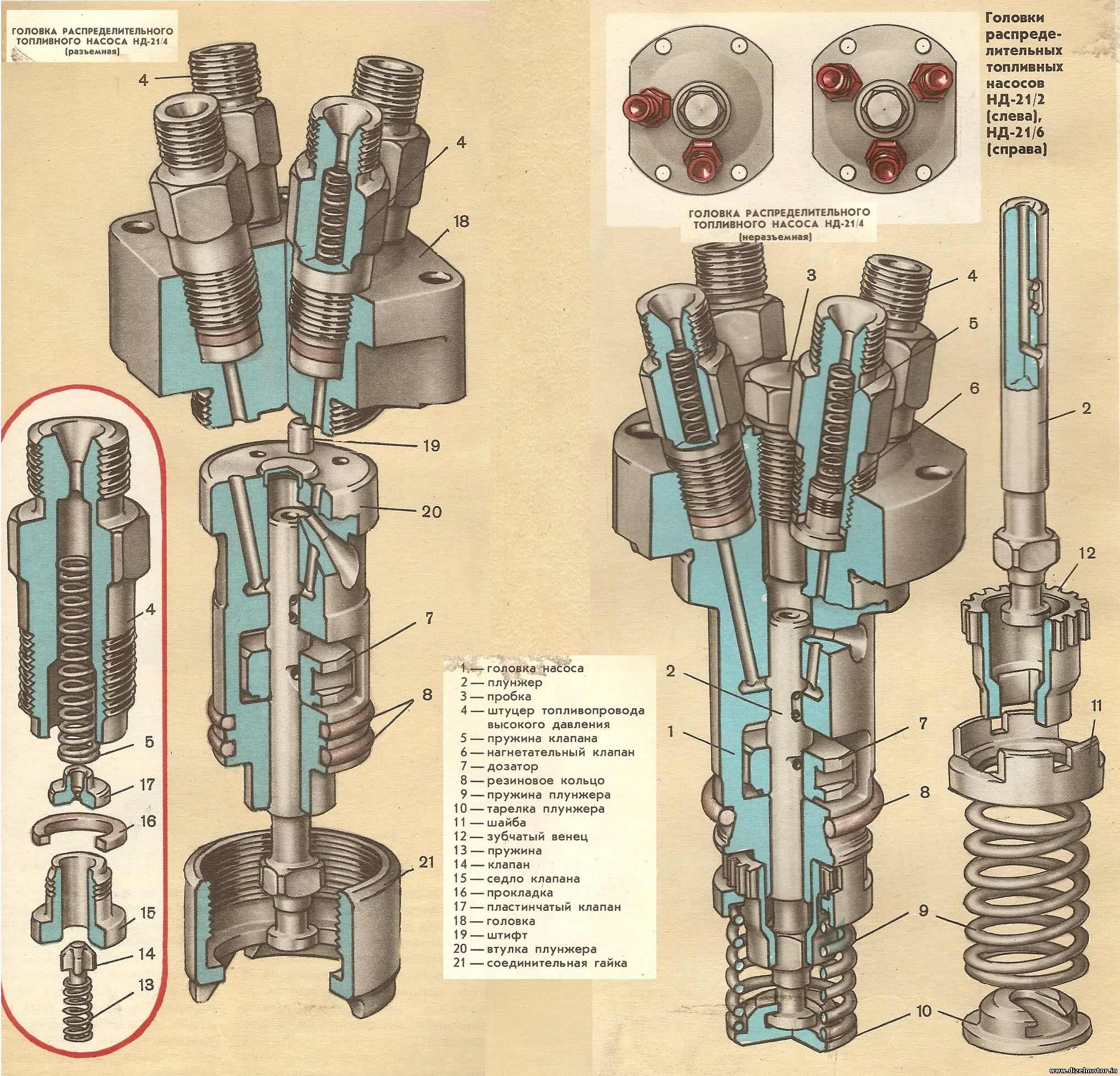

Головка в сборе является основным рабочим элементом распределительного топливного насоса. В головке осуществляется дозиование топлива, отсюда оно подается под высоким давлением к форсункам в определенной последовательности и в заданный промежуток времени. Втулку плунжера 20 с разъемной головкой 18 соединяют с помощью установочного штифта 19 и специальной гайки. Во втулке плунжера имеются впускные отверстия, распределительные каналы и сквозное отверстие для отвода топлива после отсечки. В центральное гнездо разъемной головки запрессована пробка втулки плунжера. На выходе каждого распределительного канала установлен штуцер 4 с нагнетательным клапаном 6 пластинчатого типа. Плунжер 2 имеет центральное отверстие, с которым соединены отсечной паз треугольного профиля и распределительный паз. На плунжер надет дозатор 7, связанный через вильчатый рычаг с регулятором. При продольном перемещении дозатора изменяется проходное сечение отсечного паза плунжера, а следовательно, меняется и количество топлива, поступающего в надплунжерное пространство.
|
