Схемы работы распределительного топливного насоса типа НД
Схемы работы распределительного топливного насоса типа НД

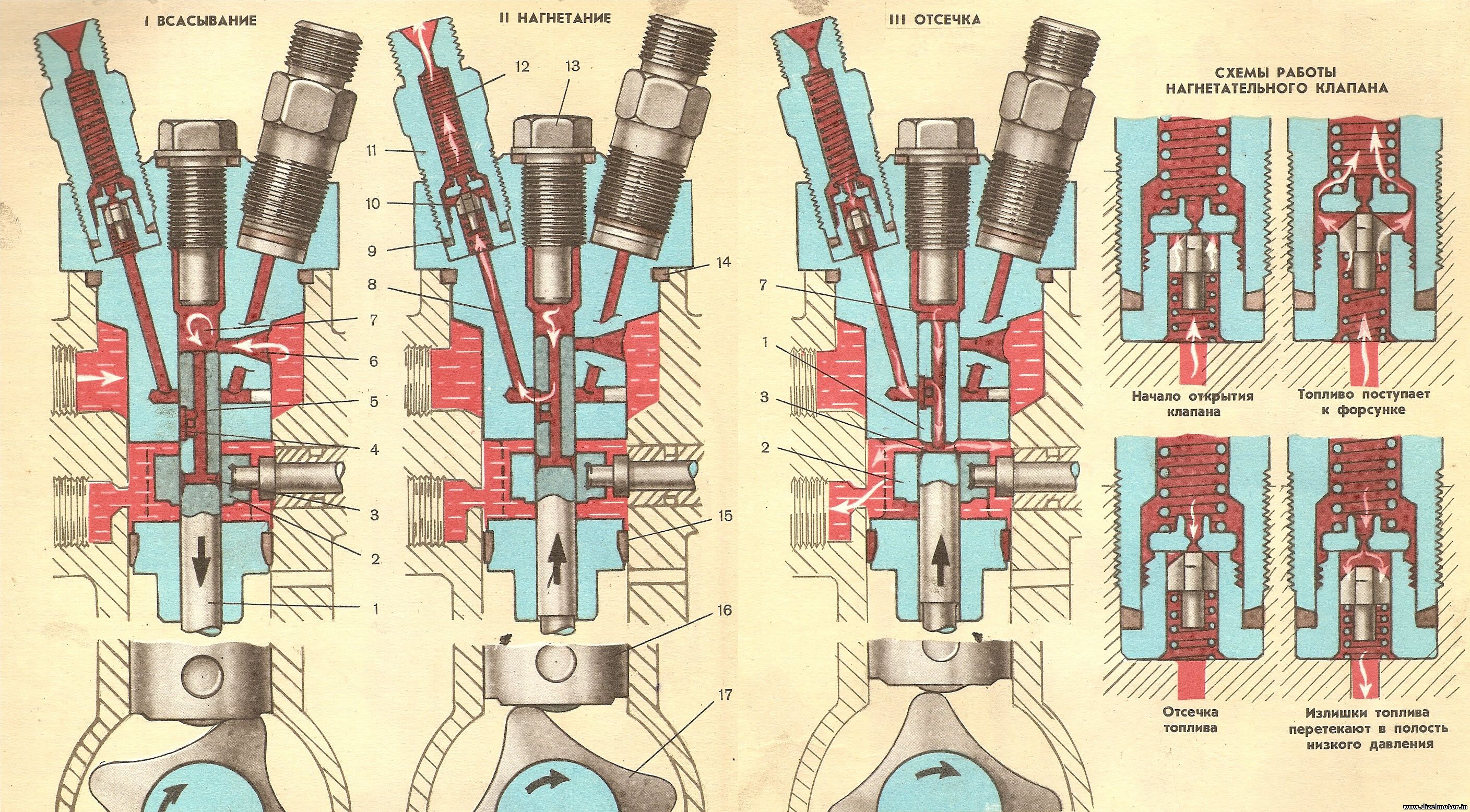

Когда плунжер 1 под действием пружины толкателя совершает ход всасывания, в надплунжерном пространстве создается разрежение ( СХЕМА I ). В момент, когда торец плунжера освобождает впускные отверстия 6 во втулке, надплунжерное пространство 7 заполняется топливом. При поступательном движении плунжера под действием кулачка вала ( ход нагнетания) топливо из надплунжерной полости перетекает в полость низкого давления 5.Этот процесс продолжается до момента перекрытия торцом плунжера отверстий во втулке ( СХЕМА II ). В момент, когда торец плунжера перекроет впускные отверстия во втулке, топливо под давлением из надплунжерной полости по центральному и радиальному сверлениям поступает в распределительный паз плунжера 4. Отсечной паз 3 плунжера в этот момент перекрыт дозатором 2. При вращении плунжера распределительный паз поочередно соединяет распределительные каналы во втулке с надплунжерным пространством. Под действием высокого давления топлива открывается нагнетательный клапан 10 и топливо по топливопроводу высокого давления поступает к форсунке. Нагнетание топлива к форсунке продолжается до момента, когда отсечной паз плунжера начинает выходить из дозатора ( СХЕМА III ). Надплунжерное пространство соединяется со сквозным прямоугольным отверстием во втулке плунжера, через которое происходит отвод отсеченного топлива. Давление топлива в надплунжерном пространстве резко падает. Изменяя положение дозатора, можно регулировать продолжительность периода нагнетания, а следовательно и величину цикловой подачи.
