Закрытые форсунки с многодырчатыми распылителями

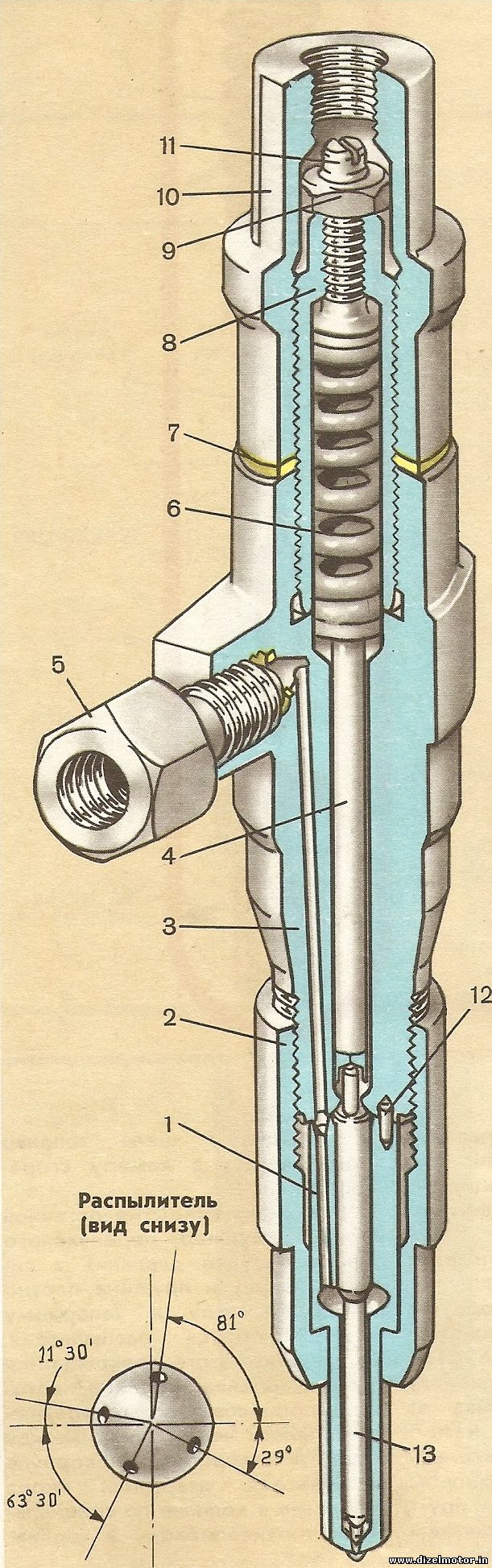

 Форсунка 6А1. Корпус форсунки 3 крепится на дизеле с помощью фланца с отверстиями. Распылитель устанавливается на штифты 12 и прижимаются к корпусу форсунки накидной гайкой 2. На нижнем торце штока 4 выполнено углубление для упора иглы распылителя. Регулировочный винт 11 пружины 6 стопорится гайкой 9, которая упирается в торец гайки пружины 8. При сборке форсунки накидную гайку распылителя затягивают усилием 9-10 кгс*м. Давление начала подъема иглы равно 150 +5 кгс/см².
1-распылитель, 2- гайка распылителя, 3- корпус форсунки, 4- шток, 5- штуцер подвода топлива, 6- пружина, 7- прокладка, 8-гайка пружины, 9- контргайка, 10- колпак форсунки, 11- регулировочный винт, 12-штифт, 13- игла распылителя
(применимо ко всем рисункам на странице)
ОСНОВНЫЕ ДАННЫЕ ЗАКРЫТЫХ ФОРСУНОК С МНОГОДЫРЧАТЫМ РАСПЫЛИТЕЛЕМ

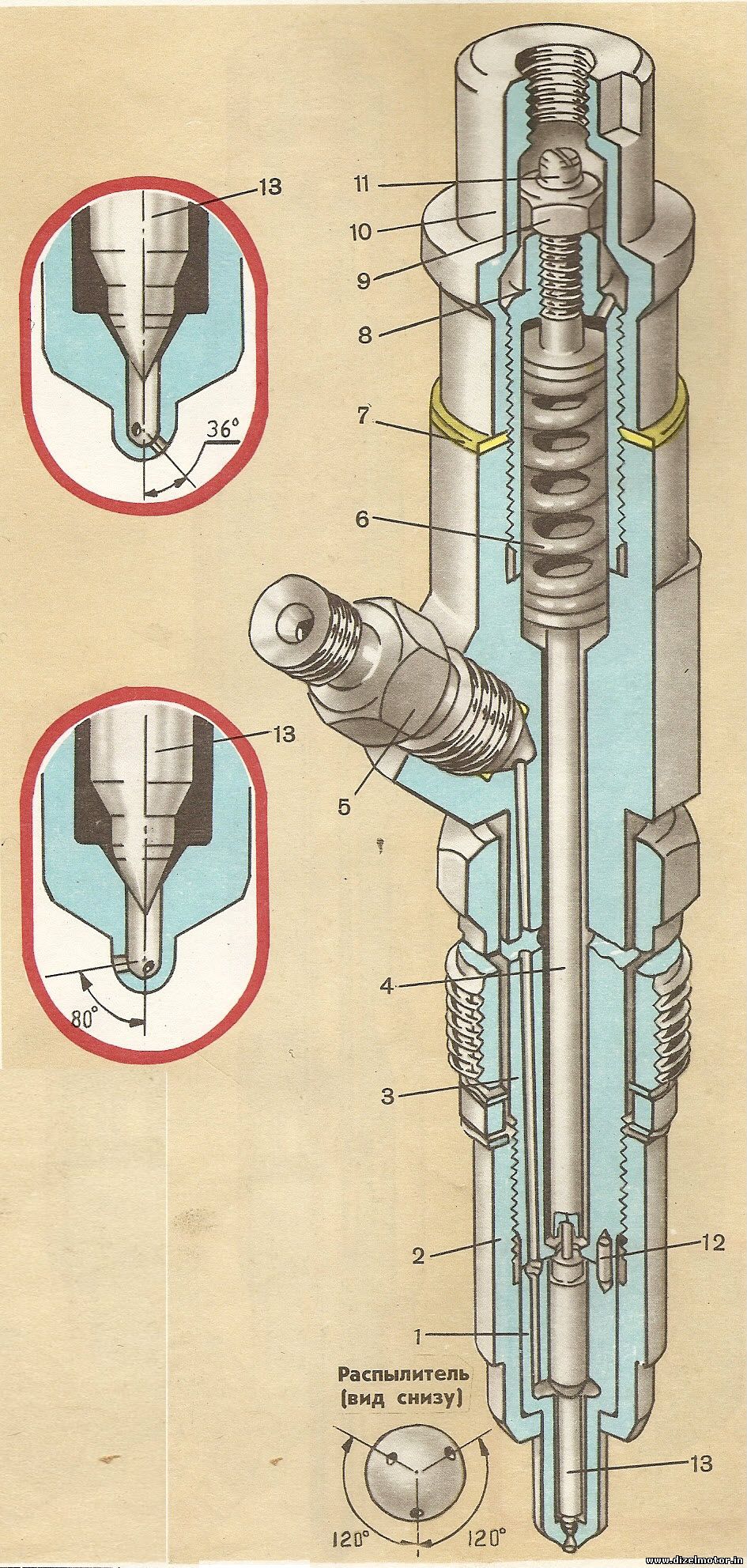

Форсунка 6Т2. Устанавливется на тракторные дизели с непосредственным впрыском. Распылитель имеет три распыливающих отверстия диаметром по 0,3 мм. В угловом положении относительно корпуса 3 его фиксируют двумя штифтами 12 и прижимают к корпусу гайкой 2, которую затягивают усилием 9-10 кгс*м.
Давление начала подъема иглы, равное 175±5 кгс/см², регулируют, сжимая пружину 6 винтом 11. Давление пружины через шток 4 передается игле распылителя. Регулировочный винт, стопорится гайкой 9, которая упирается в торец гайки пружины 8. Детали форсунки защищены колпаком 10. На дизеле форсунка крепится специальной гайкой. Для удобства закрепления трубопровода высокого давления штуцер 5 установлен под углом к корпусу форсунки.
|
